FLS223
Continuous 100A load, contact rated voltage ≤ 80V
具有一组常闭触点形式
Equipped with a set of normally closed contact forms
优质外壳 安全实用
High quality shell, safe and practical
产品主要使用于电瓶车、电动叉车、电动汽车、挖掘机等直流电源系统的电源紧急断电使用
The product is mainly used for emergency power outage of DC power systems such as battery trucks, electric forklifts, electric vehicles, excavators, etc
主要参数Specification
|
触点额定电压 Contact rated voltage（DC V） |
≤80 |
|
触点电路额定电流 Rated current of contact circuit（A） |
100A |
|
触点接触压降 Contact voltage drop（at300A） |
≤100V |
|
绝缘电阻 insulation resistance /DC500V |
≥100MΩ |
|
介质耐压 Dielectric Strength |
1500VAC,工频，1min无击穿 |
|
瞬时最大电流 Instantaneous maximum current |
1200A,≤1S |
|
电气寿命（额定电流/通1S断9S） Electrical life (rated current/1s on/9s off) |
≥10000次 |
|
机械寿命(通断比0.5S) Mechanical life (on break ratio 0.5S) |
≥20000次 |
|
引出端温升（K） Temperature rise at the outlet |
≤65 |
|
手柄操作力 Handle operating force |
断开推力F1(N)：20.0≤F1≤50.0 |
|
闭合拉力F2(N)：20.0≤F2≤100.0 |
|
|
接线扭矩（螺栓4.8级） Wiring torque (bolt grade 4.8) |
触点M8引出端力矩：6~8N.m |
|
安装螺丝M5力矩: 1.5~3N.m |
|
|
工作制式 Work form |
长期工作制/一组桥式（一常闭） |
使用环境Using the environment
|
环境温度 ambient temperature |
-40∽+70℃ |
|
环境湿度ambient humidity |
5％~95％RH |
|
振动 vibrate |
正弦，2.5g（5~50Hz） |
|
冲击 lash |
50g，11ms（半正弦波） |
|
防护等级 Protection level |
IP40（按GB14048.4，等效IEC60947） |
订货指南ORDERING GUIDE
|
|
FLS223 |
100A |
1 |
|
|
产品型号Product model： |
||||
|
主触点额定电流Rated current of main contact: |
||||
|
选配配件Optional accessories： 1.圆形手柄Round handle |
||||
|
客户特性号 Customer Request 无：标准型 XXX：客户要求 |
||||

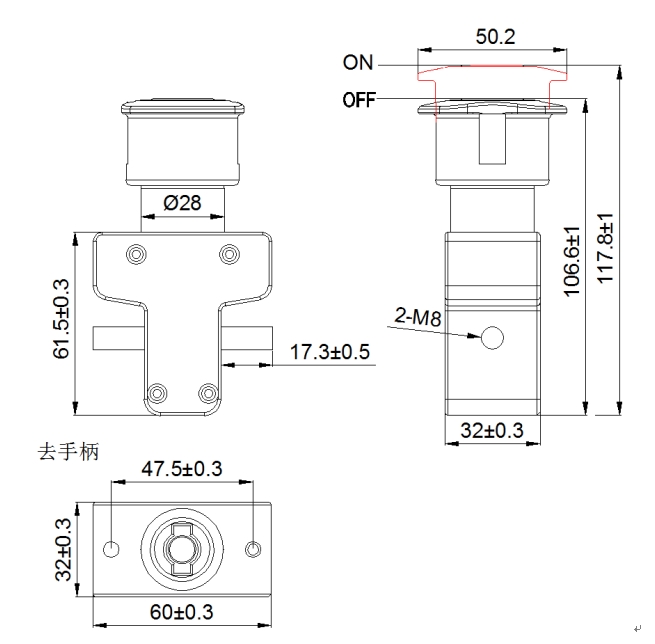

外形尺寸 EXTERNAL DIMENSIONS

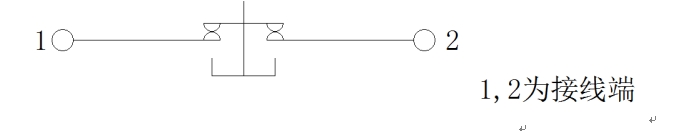

接线图 The wiring diagram
