FLS222p
Continuous 350A load, contact rated voltage ≤ 80V
具有一组常闭触点形式
Equipped with a set of normally closed contact forms
IP防护等级：IP50
IP protection level: IP50
产品主要使用于电瓶车、电动叉车、电动汽车、挖掘机等直流电源系统的电源紧急断电使用
The product is mainly used for emergency power outage of DC
主要参数Specification
|
触点额定电压 Contact rated voltage（DC V） |
≤80V |
|
触点电路额定电流 Rated current of contact circuit（A） |
350A |
|
触点接触压降 Contact voltage drop（at300A） |
≤100V |
|
绝缘电阻 insulation resistance /DC500V |
≥100MΩ |
|
介质耐压 Dielectric Strength |
1500VAC,工频，1min无击穿 |
|
瞬时最大电流 Instantaneous maximum current |
1200A,≤1S |
|
电气寿命（额定电流/通1S断9S） Electrical life (rated current/1s on/9s off) |
≥10000次 |
|
机械寿命(通断比0.5S) Mechanical life (on break ratio 0.5S) |
≥20000次 |
|
引出端温升（K） Temperature rise at the outlet |
≤65 |
|
手柄操作力 Handle operating force |
断开推力F1(N)：20.0≤F1≤50.0 |
|
闭合拉力F2(N)：20.0≤F2≤100.0 |
|
|
接线扭矩（螺栓4.8级） Wiring torque (bolt grade 4.8) |
触点M8引出端力矩：6~8N.m |
|
安装螺丝M5力矩: 1.5~3N.m |
|
|
工作制式 Work form |
长期工作制 |
|
触点形式 contact form |
一组桥式（一常闭） |
|
触点材料 Contact material |
AgCd0 |
使用环境Using the environment
|
环境温度 ambient temperature |
-40∽+70℃ |
|
环境湿度ambient humidity |
5％~95％RH |
|
振动 vibrate |
正弦，2.5g（5~50Hz） |
|
冲击 lash |
50g，11ms（半正弦波） |
|
防护等级 Protection level |
IP50（按GB14048.4，等效IEC60947） |
订货指南ORDERING GUIDE
|
|
FLS222P |
350A |
1 |
|
|
产品型号Product model： |
||||
|
主触点额定电流Rated current of main contact: |
||||
|
选配配件： 1.圆形手柄 Optional accessories: 1. Round handle |
||||
|
客户特性号 Customer Request 无：标准型 XXX：客户要求 |
||||

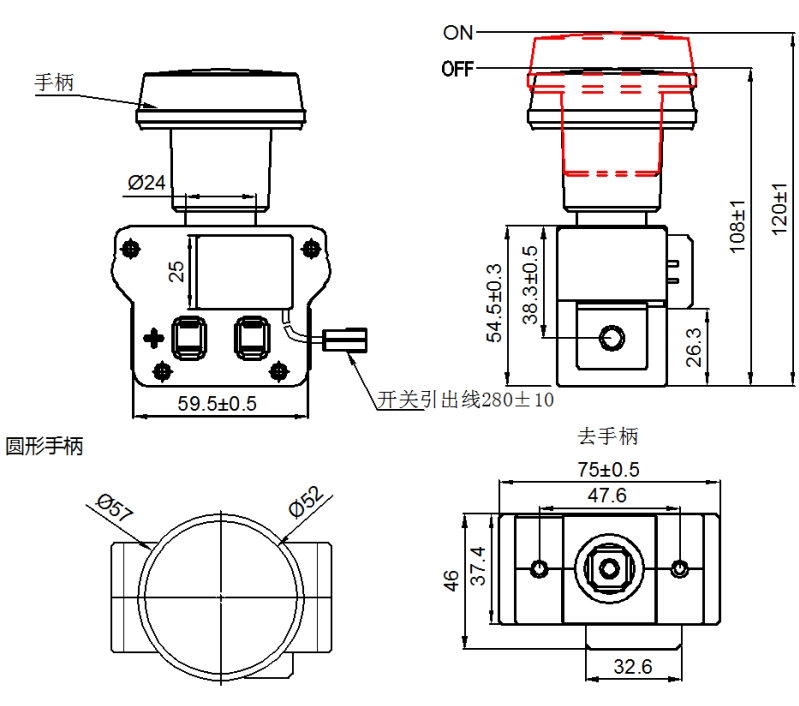

外形尺寸 EXTERNAL DIMENSIONS
接线图 The wiring diagram
