性能参数
| 触点形式 | 1A, 1C, 1U, 1W |
| 触点材料 | AgSno2 |
| 最大额定切换电流 | 20A |
| 最大切换电压 | 27VDC |
| 额定负载(阻性) | 1A:20A 13.5VDC 10A 27VDC 1C:NO/NC 20A/10A 13.5VDC |
| 绝缘电阻 | 100MΩ |
| 介质耐压(线圈触点间) | 500VAC |
| 环境温度 | -40°C~+85°C |
| 动作时间 | 10ms/10ms |
| 机械寿命（min） | 1 X106 |
| 电气寿命 （min） | 1 X105 |
| 引出端形式 | Terminal |
线圈参数
| 标准型 | 额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 并联电阻 | 等效电阻 | 继电器功耗 | 允许最大线圈电压 | |
| 20 °C | 85 °C | ||||||||
| 12 | 8.4 | 1.2 | 90 | - | - | 1.6 | 20.2 | 15.7 | |
| 12 | 8.4 | 1.2 | 80 | 680 | 79.5 | 1.8 | 20.2 | 15.7 | |
| 24 | 16.8 | 2.4 | 360 | - | - | 1.6 | 40.5 | 31.5 | |
| 24 | 16.8 | 2.4 | 320 | 2700 | 317.6 | 1.8 | 40.5 | 31. | |

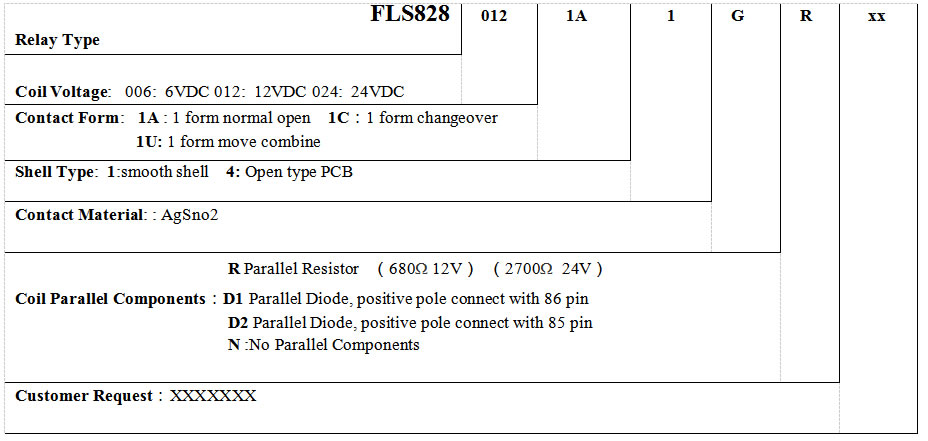

订货指南

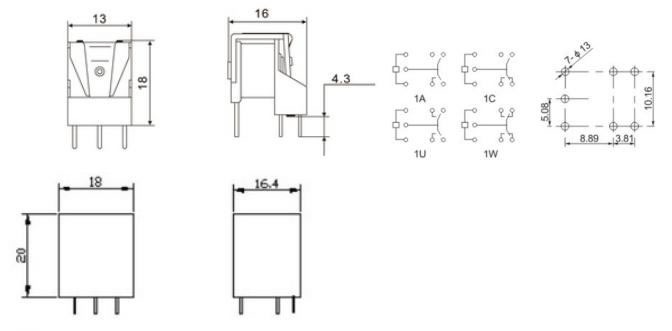

外部尺寸
